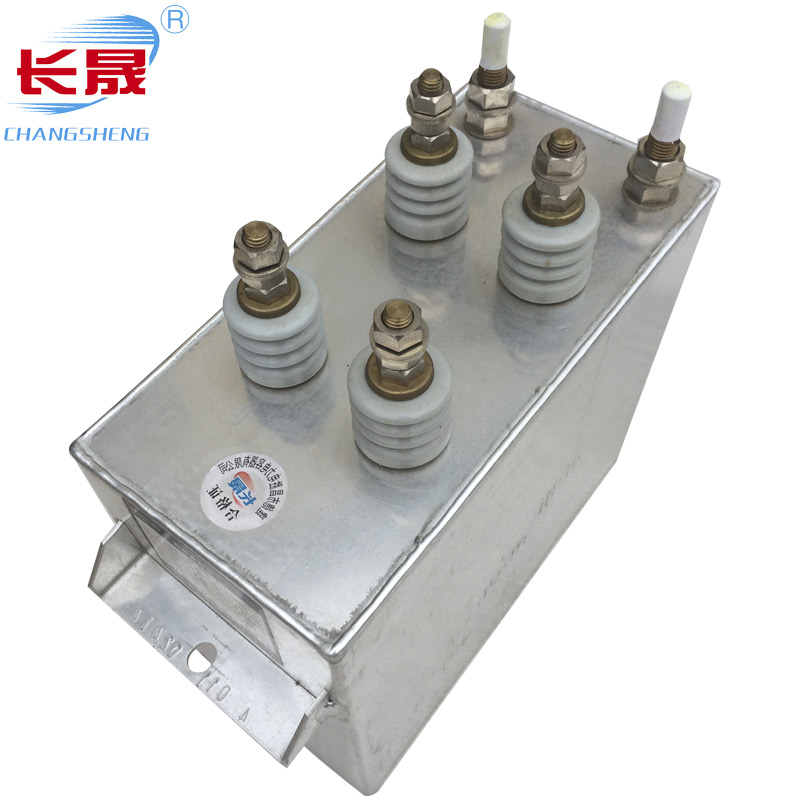

更新時間：2026-3-25 點擊:984次高壓串聯諧振電容器在電力系統高壓測試中扮演關鍵角色。其核心作用如下：
1.構成諧振回路：與電抗器（電感）配合，形成串聯諧振電路。當容抗（XC）等于感抗（XL）時，電路發生諧振，呈現純電阻性，總阻抗小，電流達到大值。
2.確定諧振頻率：諧振頻率由電感和電容共同決定。通過調節電容器容量，可匹配被試設備的諧振頻率，確保測試準確性。
3.實現電壓升壓：在諧振狀態下，電感和電容兩端電壓可達到外施電源電壓的 Q 倍（Q 為品質因數），從而用較小輸入電壓在被試品上獲得所需高試驗電壓，稱為“電壓諧振”。
4.降低電源容量需求：由于諧振時電源僅提供有功功率，所需容量僅為試品無功功率的1/Q，顯著減小設備體積和現場供電負擔。
5.提升測試效率與安*全性：系統輸出波形畸變率低（<1%），避免諧波尖峰損傷被試品；一旦試品擊穿，回路失諧，自動限制短路電流，保護設備。
6.調節輸出電壓與功率：通過合理配置電容器容量，可優化試驗裝置的輸出電壓和功率，適配不同被試設備（如電纜、GIS、變壓器等）的測試需求。
以上是高壓串聯諧振電容器的核心作用，希望對大家多有幫助。
