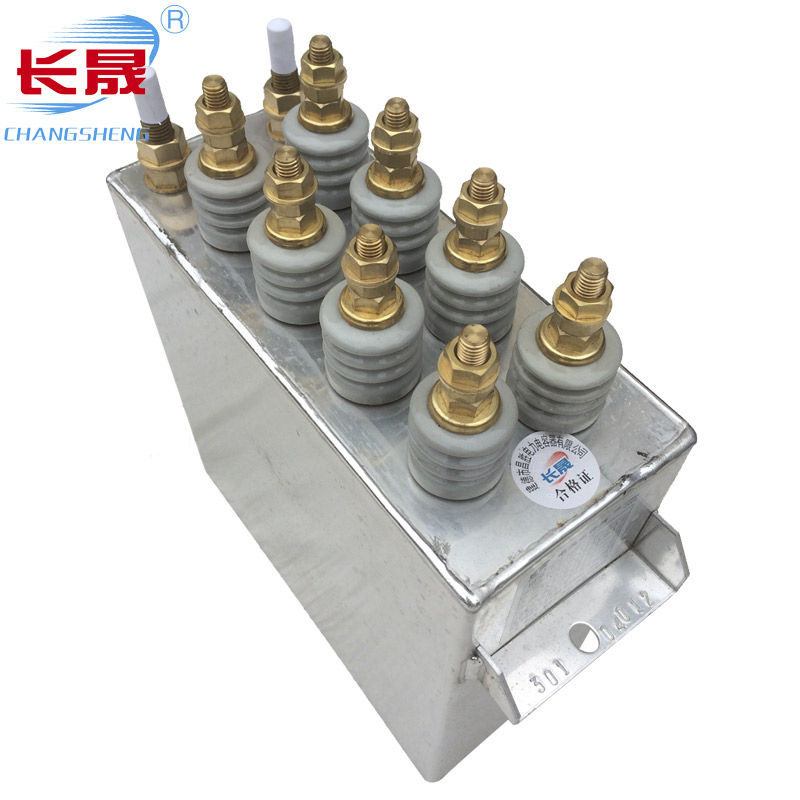

更新時間：2026-3-3 點擊:1225次直流濾波電容器的安裝位置取決于具體應用場景，但核心原則是靠近噪聲源或負載、縮短電流路徑、降低寄生電感。
通用安裝原則
靠近電源輸入端：在整流電路或外部電源入口處，用于濾除低頻紋波和外部干擾。
靠近DC-DC轉換器的輸入/輸出引腳：輸入濾波電容（Cin）和輸出濾波電容（Cout）應盡可能靠近IC引腳，以減少紋波電壓和EMI。
靠近敏感負載芯片的電源引腳：為高速數字IC、模擬電路等提供本地儲能，抑制開關噪聲。
接地路徑短而粗：電容接地端需獨立、短接至地平面，避免共地干擾。
大電容在外、小電容在內（針對多級濾波）：大容量電解/鉭電容靠近電源入口，小容量陶瓷電容緊貼IC引腳。
以上是直流濾波電容器的安裝原則介紹，希望對大家有幫助。
