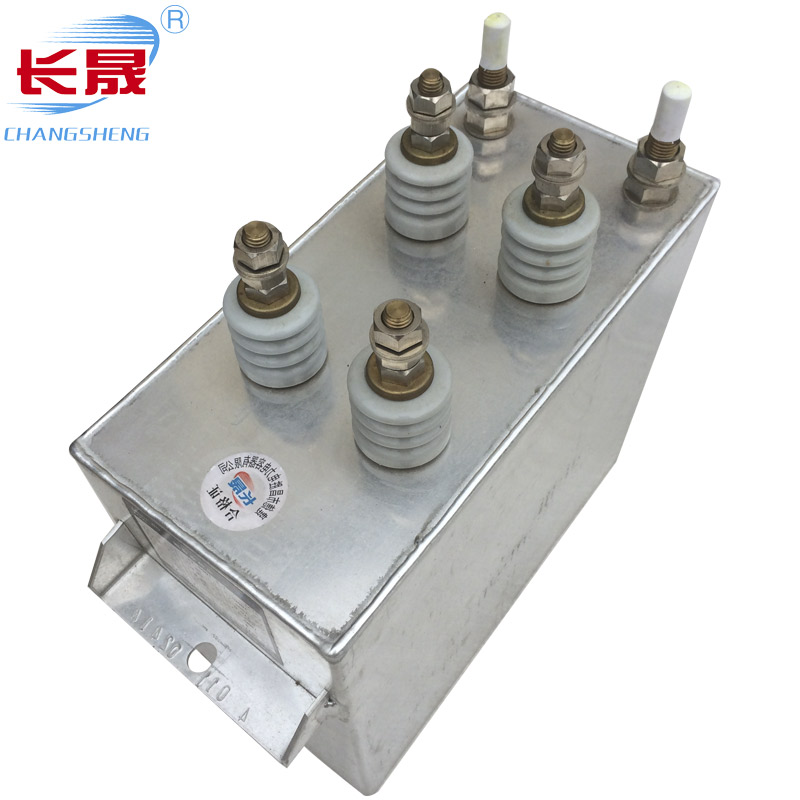

更新時間：2025-11-22 點擊:1717次高壓串聯諧振電容器是串聯諧振試驗裝置的核心組件，主要用于大容量、高電壓電容性試品的交流耐壓試驗。高壓串聯諧振電容器的安裝方法包括：
1.安裝前準備
環境要求：選擇干燥、通風良好、無腐蝕性氣體的環境，溫度需符合電容器規格要求。
固定基座：確保電容器基座牢固，避免震動或傾斜，層間距離不小于100mm，列間距離1-1.5m。
2.接線規范
端子識別：明確電源側、負載側及中性點側端子，按說明書或圖紙連接。
電抗器配置：短電纜需至少兩節電抗器串聯；GIS/變壓器試驗需將所有電抗器串聯。
保護裝置：3.15kV以上電容器需單獨裝熔斷器，并設置過載、短路保護。
3.安*全措施
接地要點：三角形接線時外殼要接地，星形接線時中性點接地。
絕緣檢查：接線后測試絕緣電阻，確保無漏電。
4.調試與驗收
參數設置：按試驗電壓調整諧振頻率，設置過壓、過流保護闕值。
空載測試：先通電觀察無異常聲響、溫升正常后逐步加載。
5.維護要點
定期檢查：每月清潔端子，檢測電容值平衡度。
異常處理：發現鼓包、滲漏或異常聲音立即停機檢修。
以上是高壓串聯諧振電容器的安裝方法介紹，希望能夠幫助到您。
